Металлопластиковые трубы: устройство, фитинги и профили обжима

Металлопластиковая труба — многослойная конструкция, в которой сочетаются полиэтилен и алюминий. Такой материал применяется в системах водоснабжения, включая питьевое, и в системах отопления. Разбираем, как устроена труба, какие у неё разновидности, чем соединяются участки и на что обратить внимание при подборе.

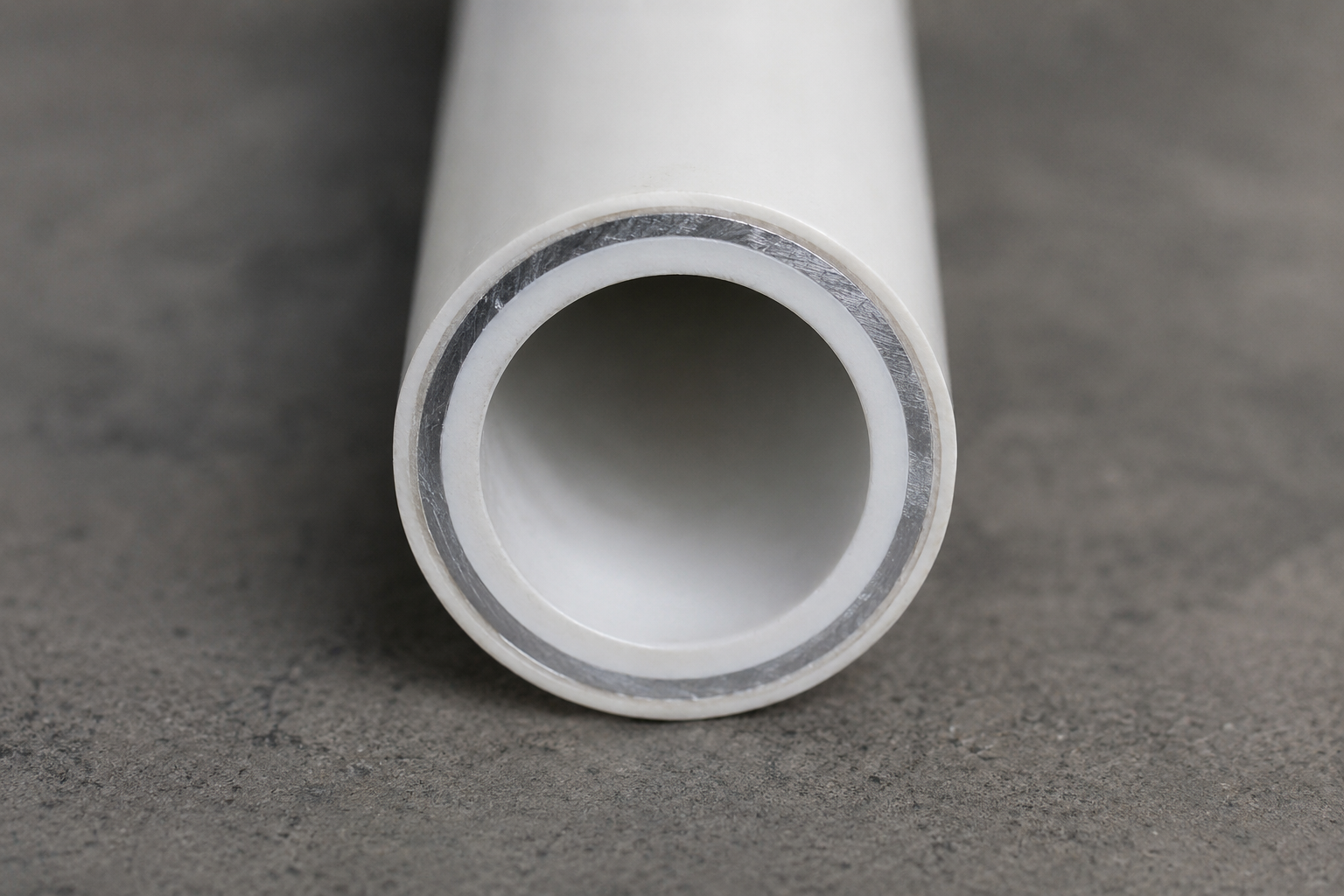

Из чего состоит металлопластиковая труба

Труба состоит из наружного и внутреннего слоёв полиэтилена. Между ними расположен слой алюминиевой фольги, сваренной вдоль трубы. Связь между слоями обеспечивает клеевая прослойка.

Разновидности по составу слоёв

Наружные и внутренние слои могут изготавливаться из сшитого полиэтилена (PEX) или термостойкого полиэтилена (PE-RT). Встречаются следующие комбинации:

— PEXb-Al-PEXb

— PEXc-Al-PEXb

— PEXc-Al-PE-RT

— PEXc-Al-PEXc

Где применяется

Металлопластиковая труба используется в системах водоснабжения, в том числе питьевого, а также в системах отопления. В разделе металлопластиковых труб и фитингов каталога представлены образцы под разные задачи.

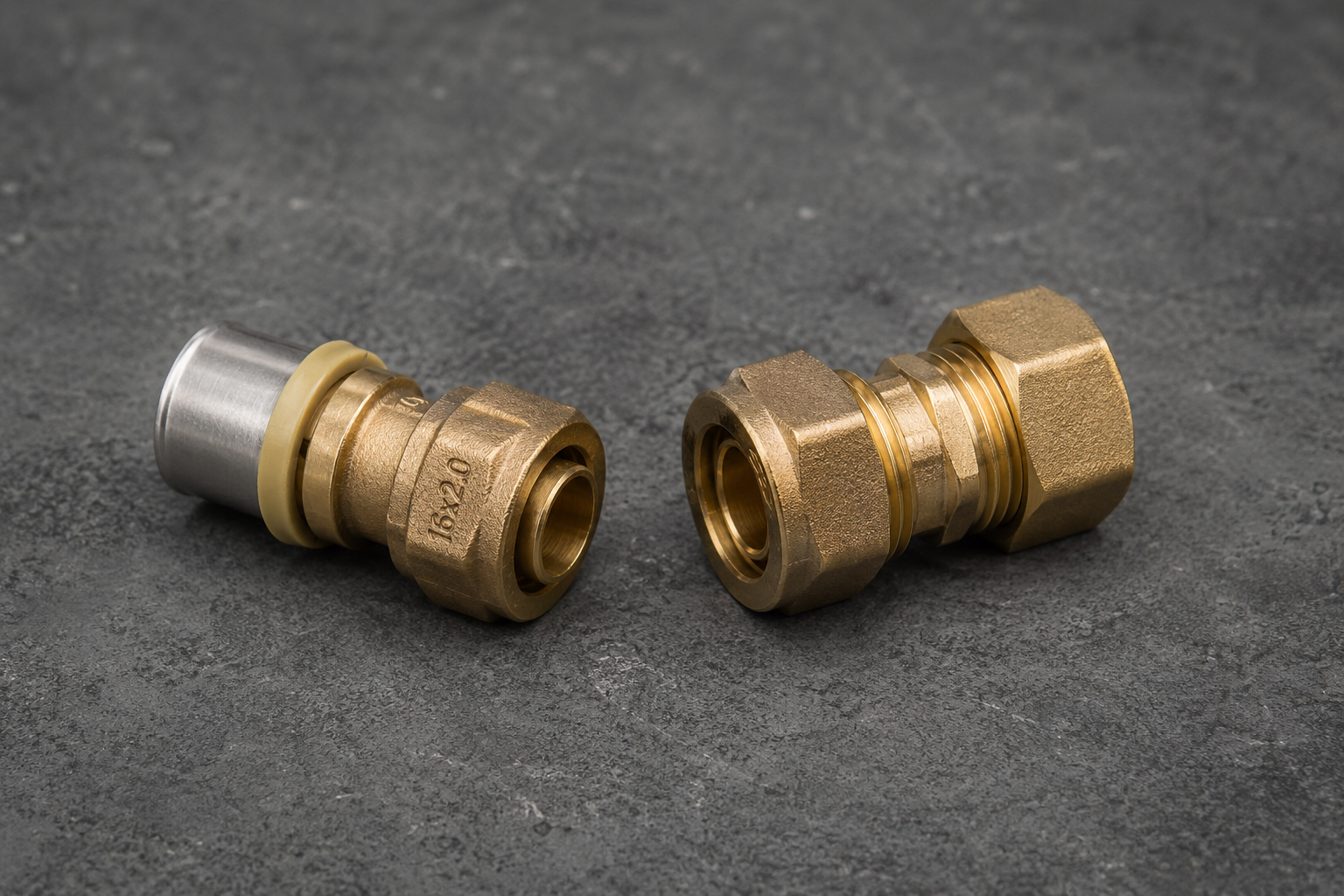

Как соединяются металлопластиковые трубы

С металлопластиковой трубой работают два типа фитингов — радиальные пресс-фитинги и компрессионные (обжимные).

Радиальные пресс-фитинги

Латунные, оснащены прокладками O-Ring. Поставляются вместе с гильзами. Монтаж выполняется специализированным пресс-инструментом.

Компрессионные (обжимные) фитинги

Собираются обычным гаечным ключом, без специального оборудования.

Профили обжима для пресс-фитингов

У разных производителей используются разные профили обжима, и под каждый профиль нужна своя насадка на пресс-клещи:

— TH — Valtec, Stout, Henco, Uni-Fitt, Tiemme

— U — Uponor, Giacomini, FAR, KAN

— H — Oventrop, Prandelli, RBM

— B — Comisa, Emmeti, Frankische, Uni-Fitt

— F — F.I.V., Frankische, Ivar

Наиболее универсальными и распространёнными считаются профили TH и U.

Сильные стороны

— Невысокая стоимость трубы

— Простота монтажа при использовании обжимных фитингов

— Относительная гибкость трубы

На что обратить внимание

— В месте запрессовки фитинга образуется заметное заужение проходного сечения

— Для более надёжного соединения требуется пресс-фитинг и пресс-инструмент

— Компрессионные соединения необходимо периодически подтягивать

— Из-за различий в профилях обжима фитинги одних производителей несовместимы с пресс-инструментом, настроенным под другой профиль

Что важно учитывать при выборе

Металлопластиковая труба — практичное решение для систем водоснабжения и отопления. При подборе важно учитывать тип фитингов и профиль обжима — это напрямую определяет совместимость элементов и удобство монтажа. Подобрать металлопластиковые трубы и комплектующие можно в соответствующих разделах каталога.

Что чаще всего спрашивают

Из чего состоит металлопластиковая труба?

Из трёх слоёв: наружный и внутренний слои полиэтилена и слой алюминиевой фольги, сваренной вдоль и расположенной между ними. Слои соединены клеевой прослойкой.

Можно ли использовать металлопластиковую трубу для питьевой воды?

Да. Металлопластиковые трубы применяются в системах водоснабжения, включая питьевое, а также в системах отопления.

Какие фитинги подходят для металлопластиковых труб?

Два типа: радиальные пресс-фитинги (латунные, с прокладками O-Ring и гильзами, монтируются пресс-инструментом) и компрессионные обжимные фитинги (собираются обычным гаечным ключом).

Какие профили обжима существуют у пресс-фитингов?

Пять профилей: TH, U, H, B, F. Наиболее распространёнными считаются TH и U. Под каждый профиль требуется своя насадка на пресс-клещи.

Совместимы ли фитинги разных производителей с одним пресс-инструментом?

Нет. Из-за различий в профилях обжима фитинги одних производителей несовместимы с пресс-инструментом, настроенным под другой профиль.
